Skema dan Datasheet IC TDA2005

Posted on

Salah satu jenis IC amplifier yang diproduksi untuk tujuan penguatan sinyal pada rangkaian amplifier audio/stereo dan radio mobil adalah IC TDA2005 . Perangkata dirancang sebagai chip terintegrasi dengan fitur khusus seperti, daya output yang tinggi dan besaran penguatan yang dapat disesuaikan dalamvariasi jenis tertentu.

Varian dari IC penguat TDA2005 adalah TDA2005S yang digunakan untuk sirkuit penguat stereo dan TDA2005M untuk sistem rangkaian jembatan.

Artikel ini memberikan deskripsi singkat tentang konfigurasi pin, spesifikasi, diagram rangkaian, dan datasheet IC TDA2005.

Deskripsi

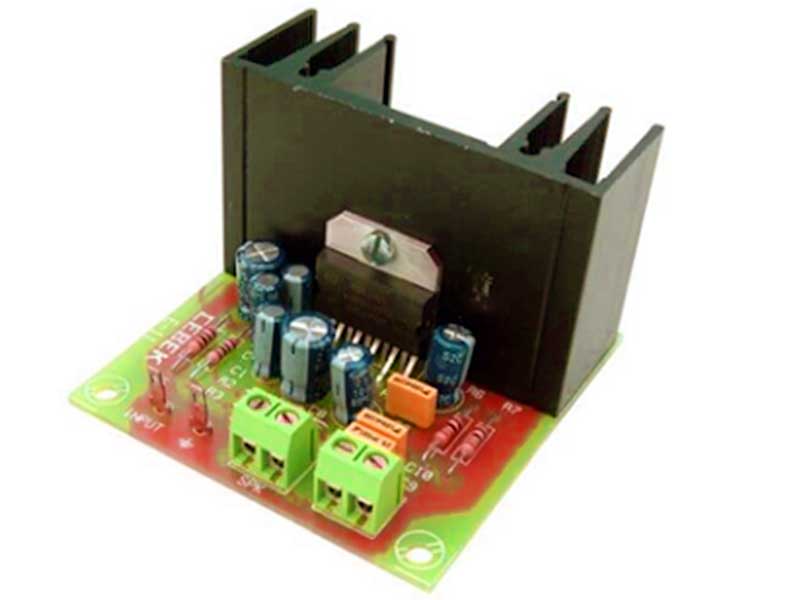

Bentuk ic tda2005

IC TDA2005 dirancang khusus sebagai penguat Kelas B, dengan sistem penguat audio ganda. Dengan output penguat audio/stereo sebesar 20 watt, komponen ini banyak digunakan dalam rangkaian radio atau audio stereo mobil.

IC TDA2005 serimg juga digunakan sebagai penguat daya karena kapasitas arusnya yang tinggi (3,5 Amps). Desain bentuk komponen ini tersedia dalam kemasan kecil dengan 11 pin dalam paket MULTI WATT-11.

Pada penggunaan untuk penguat audio stereo, IC ini dapat menggerakkan beban impedansi listrik yang sangat kecil (1,6 ohm). Sedangkan dalam konfigurasi jembatan, daya keluaran bisa lebih dari 20 Watt.

Pos Terkait:  Fungsi Power Supply Simetris

Amplifier TDA2005 digunakan untuk mengatur penguatan di radio dan pemutar musik. Kemampuan daya keluarannya yang tinggi membantu mampu menggerakkan woofer dan pengeras suara. Penguat jenis ini digunakan sebagai dioda pelindung untuk menggerakkan beban induktif yang berat. Jika rangkaian penguat audio perlu diatur, maka ini adalah pilihan terbaik.

Ini juga dikenal sebagai penguat audio berdaya rendah yang tersedia dengan biaya yang sangat rendah. Kapasitas arusnya yang tinggi membantu merancang rangkaian penguat penguat daya dengan sangat mudah. Gain tegangan maksimum yang dicapai oleh amplifier bervariasi dan dapat digunakan di beberapa jenis perangkat penghasil suara seperti radio, pemutar musik, woofer, dan speaker.

Konfigurasi pin

PinKeterangan
1Input + A
2Input – A
3SVRR
4Input – B
5Input + B
6 Ground
7Bootstrap B
8Output B
9Vcc
10Output A
11Bootstrap A

Datasheet ic TDA2005

Berikut ini adalah datasheet dan fitur ic TDA2005 :

  • Teridiri dari penguat ganda dengan 11 pin
  • Output 2 x 10W
  • Termal proteksi
  • Proteksi terhadap lonjakan tegangan
  • Propteksi terhadap speaker
  • Penguatan 90dB
  • Sirkuit lebih sederhana
  • Tegangan kerja : 8V – 18V
  • Tegangan maksimum 28V
  • Arus maksimum 150 mA
  • Tegangan puncak 40V/50ms
  • Disipasi daya 30W
  • Daya keluaran maksimum 22 W
  • Desain stereo jembatan
  • Suhu operasi maksimum 150 °C
  • Distorsi harmonik 10%
Pos Terkait:  Pengertian Perbedaan Potensial Tegangan

Cara kerja dan skema ic TDA2005

Cara kerja amplifier TDA2005 sangat sederhana dan mudah dioperasikan. Keuntungan utamanya adalah dari sisi fleksibilitasnya yang dapat diberikan dengan atau tanpa operasi bootstrap. Terutama digunakan dalam merancang sirkuit penguat stereo dan jembatan.

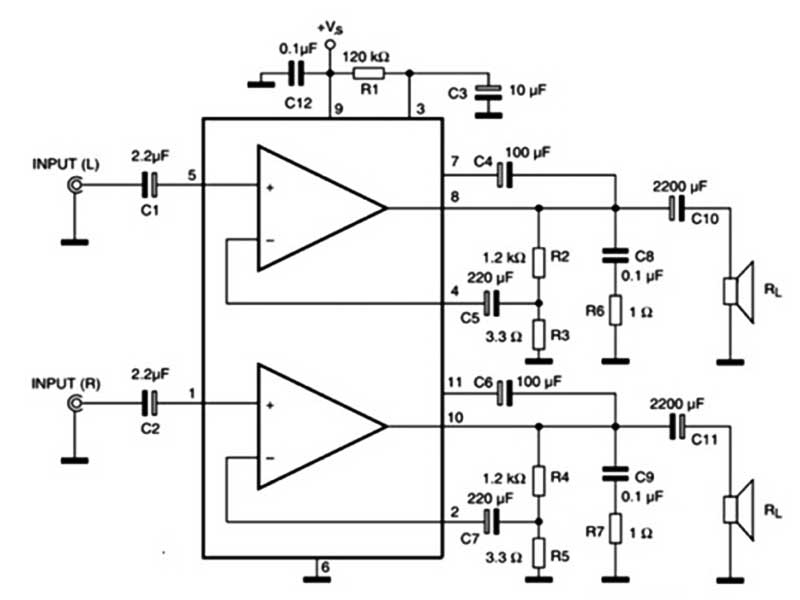

Diagram rangkaian rangkaian penguat stereo yang menggunakan IC TDA2005 ditunjukkan pada gambar di bawah ini. Pada rangkaian ini kita bisa mendapatkan penguatan sinyal maksimum 51dB.

Skema ic tda2005

Hubungkan sirkuit ke pin yang sesuai dari penguat TDA2005 seperti yang ditunjukkan pada diagram di atas. Dalam rangkaian penguat stereo ini, op-amp input (L) mengacu pada saluran audio kiri dan op-amp input lainnya R mengacu pada saluran audio kanan.

Rangkaian penguat ini disebut sebagai rangkaian penguat terintegrasi stereo dengan amplifikasi berkualitas tinggi.

Di sirkuit ini, speaker terhubung ke pin output 8 dan 10. Noise pada sinyal dihilangkan dengan menggunakan kapasitor output. Sedangkan fluktuasi pada catu daya yang diberikan dikurangi dengan menggunakan kapasitor input.

Sirkuit ini juga disebut amplifier stereo 2 x 10W karena menggerakkan dua speaker 10W di setiap ujung outputnya. Jika penguat TDA2005 menggerakkan speaker 20W ke keluarannya dari rangkaian penguat jembatan, maka penguatan tegangan maksimum akan mencapai 50dB.

Persamaan TDA2005

  • TDA2005R
  • TDA2005M
  • TDA2005S
  • TDA2009
  • TDA2040
  • TDA7377
  • TDA7379
  • TDA7249
  • TDA1554
  • TDA2030
  • LM4871
Pos Terkait:  Skema Transistor BD139 Sebagai Saklar

Contoh penggunaan

  • Digunakan di radio Mobil
  • Penguat daya audio
  • Amplifier woofer
  • Amplifier mikrofon
  • Pemutar musik
  • Ampilifeir televisi
  • Digunakan sebagai dioda pelindung pada beban induktif

Demikian deskripsi, cara kerja dan persamaan IC TDA2005 yang merupakan IC penguat audio populer dan sering digunakan untuk membuat berbagai macam proyek audio. Harga IC TDA 2005 cukup murah hanya sekitar Rp.10.000.
