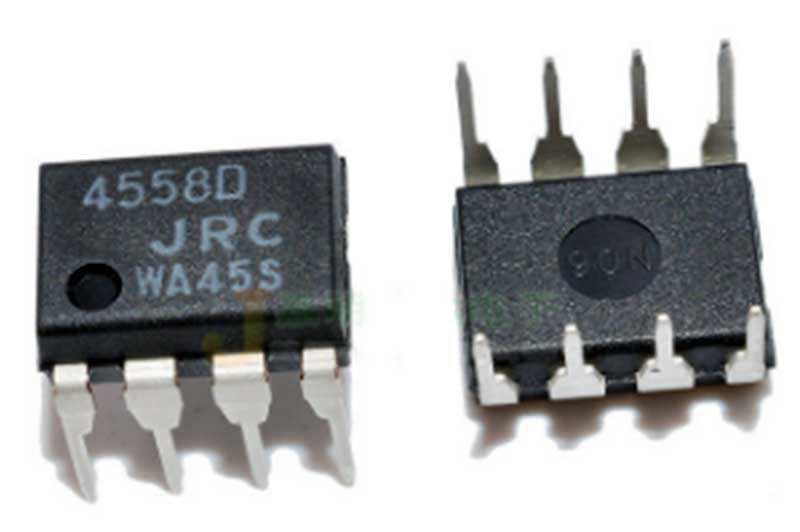

Gambar ic op amp jrc4558

Persamaan IC OP AMP JRC4558

Posted on

IC OP AMP JRC4558 merupakan salah satu jenis IC penguat ganda yang berisi transistor bipolar di dalam satu chip. Jenis IC ini pertama kali diproduksi oleh pabrik komponen elektronika Jepang pada tahin 1974.

Jenis IC penguat in pertama kali dirancangh untuk digunakan pada sirkuit pedal amplifier dengan impedansi tinggi sekitar 5MΩ. Kemampuan penguatan yang dimiliki oleh IC Op Amp ini adalah 100dB dan laju perubahan tegangan pada saat beroperasi sebesar 1,7V/s.

Di artikel ini kita akan membahas tentang karaktersitik IC Op Amp JRC4558 dan persamaannya.

Apa itu IC Op Amp JRC4558 ?

IC Op Amp tipe JRC4558 adalah salah satu jenis IC penguat ganda 8 pin yang memiliki impedansi input yang baik. Komponen in itermasuk ke dalam jenis IC monolitik silikon dengan desain pin di kedua sisinya.

Komponen aktif ini sering digunakan sebagai penguat pertama atau pre amplifier karena memiliki impedansi input yang tinggi dan faktor penguatan hingga 100dB. Selain itu, kebutuhan catu daya yang kecil sekitar 4V hingga 18V menjadi faktor lain yang diperhitungkan untuk membuat proyek elektronika mikrokontroller.

Pos Terkait:  Data Persamaan Transistor A1266

Sumber tegangan untuk in Op Amp ini dimasukkan melalui pin 8 dan pin 4 yang berupa tegangan non-simetris. Sementara untuk terminal output diambil dari pin 1 dan 7.

Untuk jalur masukan inverting dan non-inverting diambil lewat pin 2,3,5 dan 6.

Kedua penguat yang ditanam pada IC ini merupakan jenis penguat independen yang dapat digunakan tanpa saling mempengaruhi satu sama lain. Masing masing penguat dapat menguatkan tegangan hingga 100dB dengan laju tegangan sebesar 1,7V/s.

Diagaram pin IC JRC4558

JRC4558 adalah jenis IC op-amp penguat ganda 8-pin yang biasa digunakan untuk beragam sirkuit penguat sinyal. Berikut ini adalah konfigurasi pin/diagram pin dari op-amp JRC4558 yang berisi dua penguat operasional di dalam chip yang terhubung seperti yang ditunjukkan pada gambar di bawah ini.

Diagram pin ic op amp jrc4558
PinKeterangan
1Output A
2Inverting input A
3Non-inverting input A
4Catu daya negatif
5No-inverting input B
6Inverting input B
7Output B
8Catu daya positif

Fitur dan spesifikasi

  • Kebutuhan catu daya JRC4558 adalah ±5V hingga ±15V.
  • Lebar bandwidth 3MHz.
  • Terdiri dari 2 penguat internal
  • Memiliki 8 pin
  • Suhu operasi maksimum adalah 70 °C.
  • Suhu operasi minimum adalah 0 °C.
  • Laju perubahan tegangan 1,7V/mikrodetik.
  • Diproduksi dalam paket SOP dan DIP 8-pin.
  • Tidak ada persyaratan kompensasi frekuensi.
  • Tidak ada penguncian.
  • Rentang tegangan diferensial dan mode umum yang besar.
  • Menyediakan pelacakan parameter selama rentang suhu yang ditentukan.
  • Fase dan gain cocok antara amplifier.
  • Transistor input tingkat noise rendah.
  • Kompatibel dengan LM358 atau MC1458.
Pos Terkait:  Info Persamaan Transistor 13005 Paling Komplit

Persamaan IC Op Amp JRC4558

Berikut ini adalah ic Op Amp persamaan yang sejenis dengan JRC4558 :

  • LM158A
  • LM158
  • LM358A
  • LM358
  • LM2904Q
  • LM2904
  • LM747
  • LM4558.

Penggunaan

  • Digunakan pada penguat sinyal mobil
  • Sebagai penguat pre apmlifier
  • Sebagai penguat sirkuit tone kontrol
  • Untuk sirkuit generator frekuensi
  • Sebagai penguat audio mini
  • Untuk sirkuit timer
  • Digunakan pada peralatan audio

Contoh sirkuit JRC4558

JRC4558 digunakan sebagai penguat sinyal jenis op-amp , diferensiasi, dan operasi rangkaian matematika dan sirkuit komparator. Komponen dirancang untuk sistem tegangan tunggal, transduser, amplifier, blok amplifikasi dc, dan berbagai sirkuit analog.

Perhatikan diagram rangkaian ic op-amp JRC4558 di bawah ini yang menjelaskan cara penggunaan op-amp JRC4558 dalam sistem rangkaian penguat diferensial. Contoh rangkaian yang ditunjukkan di bawah ini adalah mengubah input ujung tunggal menjadi output diferensial.

Persyaratan untuk mendesain sirkuit seperti ini adalah,

  • Tegangan suplai 15V
  • Tegangan referensi 12V
  • Tegangan input 2V hingga 10V
  • Output diferensial ±8V
Rangkaian ic op amp jrc4558

Buat sirkuit sesuai dengan diagram rangkaian yang ditunjukkan di atas untuk mengubah tegangan input tunggal 2V – 10V menjadi tegangan output diferensial ±8V dengan tegangan suplai 15V. Untuk memaksimalkan linearitas, output sengaja dibatasi.

Rangkaian ini dirancang dengan dua buah penguat, dimana penguat pertama bertindak sebagai penguat penyangga dengan tegangan keluaran Vout+ dan penguat kedua untuk membalikkan tegangan masukan dan membangkitkan tegangan output Vout- dengan menambahkan tegangan referensi sebesar 12V.

Pos Terkait:  Daftar Persamaan Transistor A564

Sinyal tegangan output amplifier (Vout+ dan Vout-) adalah sekitar 2V hingga 10V. Perbedaan antara Vout+ dan Vout- memberikan tegangan keluaran diferensial Vdiff.

Berdasarkan rangkaian diatas, persamaan untuk tegangan output yang dihasilkan oleh amplifier adalah sebagai berikut :

Vout+ = Vin ——> persamaan 1

Vout- = Vref x (R4/(R3+R4)) x (1+(R2/R1)) – Vin x (R2/R1) ——-> persamaan 2

Dimana ‘Vout+’ adalah sinyal output yang dihasilkan oleh penguat buffer (pertama).

‘Vi’n adalah tegangan input sinyal tegangan input berujung tunggal yang diberikan ke penguat penyangga.

‘Vout-‘ adalah sinyal output yang dihasilkan oleh penguat ke-2

‘Vref’ adalah tegangan referensi

Perbedaan antara sinyal keluaran ujung tunggal Vout+ dan Vout- dari amplifier menghasilkan sinyal ouput diferensial Vdiff.

Demikian penjelasan karakteristik umum IC Op-Amp JRC4558. Dengan demikian, dua penguat operasional terpasang yang digunakan dalam perangkat membantu untuk melakukan dua operasi secara bersamaan. Ini digunakan baik sebagai perangkat individu atau komponen dalam sirkuit elektronik yang kompleks, perangkat ilmiah, aplikasi konsumen dan industri.
