Jenis Sensor Inframerah (Sensor IR)

Posted on

Teknologi inframerah digunakan dalam peralatan elektronika rumah tangga dan industri. Contoh pernggunaan sensor inframerah yang umum adalah pada penerima televisi yang mendeteksi sinyal dari remote kontrol.

Kelebihan utama jenis sensor ini adalah memiliki bentuk yang sederhana, kebutuhan daya yang rendah dan memiliki harga murah.

Sinar inframerah tidak dapat dilihat dengan mata karena memilki panjang gelombang pendek dan berada di luar jangkauan kemampuan mata manusia. Panjang gelombang sinar inframerah adalah sekitar 0,7µm hingga 1000µm.

Berdasarkan panjang gelombang yang dimilikinya, sinar inframerah terbagi ke dalam 3 jenis, yaitu sinar inframerah short, medium dan long.

Pengertian sensor inframerah

Sensor inframerah adalah perangkat yang dapat mendeteksi keberadaan gelombang sinar inframerah disekitarnya. Sensor ini dapat mendeteksi pergerakan suatu obyek yang memancarkan radiasi inframerah.

Secara umum, semua benda di alam memancarkan radiasi sinar inframerah, namun mata manusia tidak dapat mendeteksinya. Radiasi sinar inframerah hanya dapat dirasakan oleh komponen tertentu yang peka terhadap pancaran gelombang mikro dari inframerah.

Pos Terkait:  Fungsi dan Cara Kerja Sensor PIR

Contoh jenis sensor inframerah adalah, led inframerah dan photodioda.

Gambar sensor inframerah

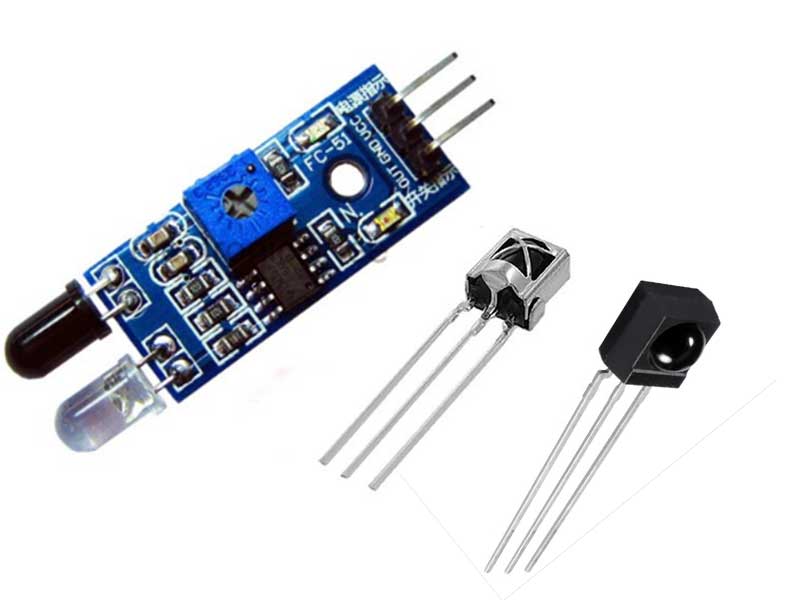

Di bawah ini adalah contoh gambar modul sensor IR dan komponen led IR :

Gambar sensor inframerah

Cara kerja

Prinsip kerja dari sensor inframerah mirip dengan sensor pendeteksi gerakan. Dimana sensor akan mendeteksi pancaran gelombang mkiro inframerah yang dikeluarkan oleh suatu obyek.

Sinar inframerah yang diterima oleh sensor akan diubah oleh sirkuit di dalam sensor menjadi sinyal keluaran digital yang dapat dihubungkan ke modul rangkaian mikrokontroller atau sistem alarm.

Jenis sensor inframerah

Sensor inframerah terbagi ke dalam 2 jenis yang berbeda. Berikut ini adalah penjelasannya :

Sensor IR aktif

Sensor bekerja dalam dua cara yang berbeda, yaitu transmisi dan penerima. Selain mendeteksi dan menerima radiasi sinar inframerah, komponen ini juga memiliki kemampuan untuk memancarkan radiasi inframerah.

Sistem penerima inframerah akan menerima dan mengolah gelombang yang diterimanya untuk diteruskan ke sirkuit mikrokontroller. Sementara sistem pemancar akan memancarkan radiasi sinar inframerah.

Contoh penggunaan sinar jenis sensor IR aktif adalah pada sensor refleksi dan break beam.

Sensor IR pasif

Fungsi sensor ini hanya untuk mendeteksi pancaran radiasi inframerah saja. Sensor inframerah ini akan menangkap radiasi gelomang inframerah yang ada di sekitarnya untuk selanjutnya akan dikirim ke modul pengendali seperti arduino atau unit mikrokontroller lainnya.

Pos Terkait:  Pengertian dan Cara Kerja Smart Sensor (Sensor Pintar)

Contoh jenis sensor in adalah sirkuit penerima televisi,dvd player, receiver parabola, dll. Dimana komponen ini hanya mampu mendeteksi sinar inframerah yang dipancarkan oleh remote kontorl saja.

Contoh penggunaan

Sensor infrared atau inframerah banyak digunakan di beragam perangkat untuk berbagai keperluan yang berbeda. Beberapa contoh diantaranya dijelaskan berikut ini :

  • Termometer. Sensor IR yang digunakan pada perangkat termometer radiasi digunakan untuk mendeteksi intensitas radiasi inframerah yang dikeluarkan oleh obyek. Radiasi tersebut selanjutnya akan diolah dan dianalisa untuk kemudian dikonversi ke dalam satuan suhu.
  • Monitor kebakaran. Sensor digunakan pada suatu area tertentu untuk memantau kondisi suhu di sekitar area. Apabila suhu area tinggi, maka sensor akan mendeteksinya dan mengaktifkan sistem alarm.
  • Mendeteksi kelembaban tanah. Jenis gelombang inframerah yang digunakan adalah tipe gelombang panjang. Dimana, radiasi gelombang IR yang dipantulkan oleh akan berebeda beda tergantung jumlah kadar air di dalam tanah tersebut. Perbedaan radiasi inframerah akan ditangkap oleh sensor dan dianalisa oleh sistem pengendali sensor.
  • Sistem pencitraan . Dengan menggunakan sensor ini dapat dibuat suatu perangkat yang dapat menampilkan gambar pencitraan suatu obyek berdasarkan radiasi panas yang dikeluarkan.
  • Deteksi gas. Mengukur intesitas penyerapan sinar inframerah oleh gas. Sehingga dapat dideteksi keberadaan gas di area sensor.
Pos Terkait:  Cara kerja Sensor Ultrasonik HC SR04

Contoh peralatan lain yang menggunakan sensor IR adalah sebagai berikut :

  • Perangkat instrument meteorologi
  • Peralatan klimatologi
  • Modulasi foto-bio
  • Mesin Analisis Air
  • Detektor gas
  • Pengujian Anestesiologi
  • Eksplorasi Minyak Bumi
  • Keamanan Rel

Kelebihan sensor IR

  • IKebutuhan daya operasioanal kecil
  • Dapat mendeteksi pergerakan
  • Tidak memerlukan kontak langsung dengan obyek
  • Tidak ada kebocoran data karena arah sinar
  • Sensor ini tidak terpengaruh oleh oksidasi & korosi
  • Resistensi terhadar suara

Kekurangan sensor IR

  • Jangkauan sudut area terbatas
  • Panjang jangkauan terbatas
  • Mudah dipengaruhi oleh kabut, hujan, debu, dll
  • Kecepatan transmisi data kurang baik
